제목 : 현재 온실 및 재배구역의 VPD 상태를 확인해 보세요!!
등록일 : 2023-06-01 15:42:34
작성자 : 관리자 (jms3975)
조회수 : 496

팜노트 실시간현황 페이지에서 현재의 모든 구역 VPD 상태를 몰리어 다이어그램 그래프에서 한눈에 확인해 볼 수 있습니다.

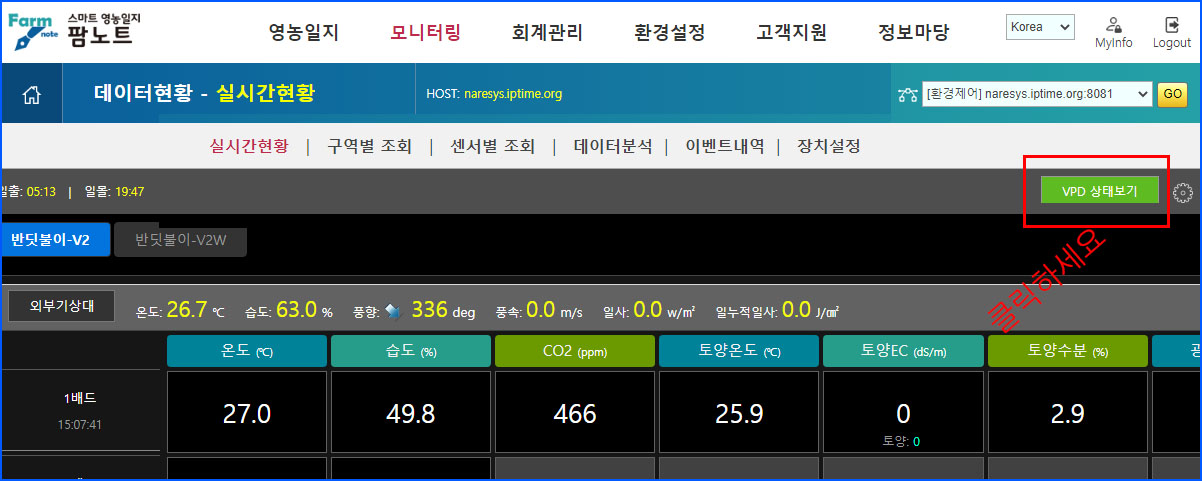

실시간 페이지 우측 상단의 [VPD 상태보기]를 클릭해 보세요.

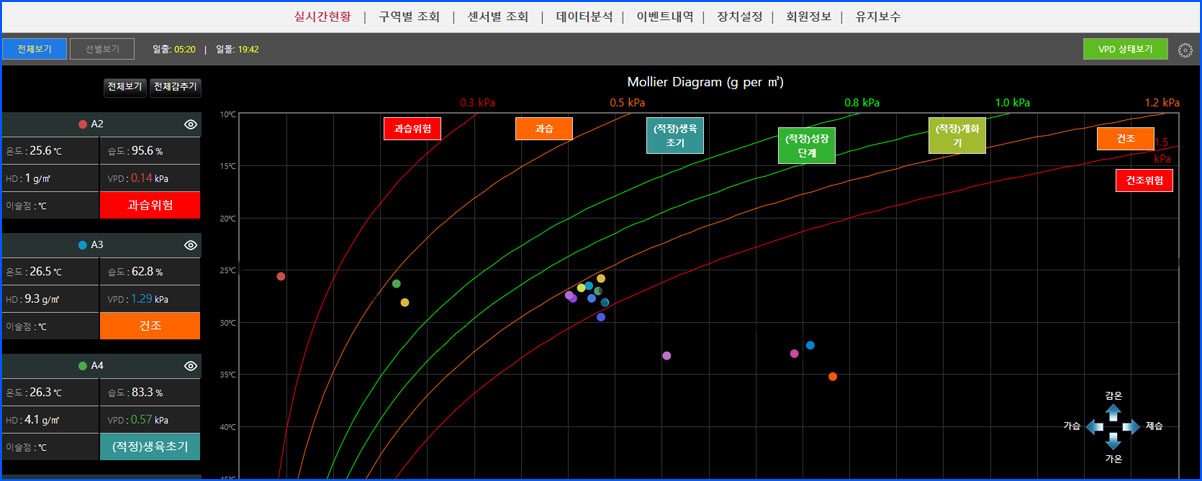

Mollier Diagram (몰리어 다이어그램 ) 보는 법

[좌측]

온도/습도 센서가 있는 구역목록

각 구역별로 VPD, HD, 이슬점 및 상태 표시

- 각 구역명 옆의 눈 모양()을 클릭하면 그래프에서 표시하지 않습니다.

 () 을 클릭하면 다시 표시합니다.

- 구역이 많은 경우 상단의 [전체감추기] [전체보기]를 선택한 후 원하는 구역만 선택하면 빠르게 선택 가능합니다.



[우측그래프]

- X좌표는 상대습도로 왼쪽(100%)에서 오른쪽(0%)으로 갈수록 습도가 낮습니다.

- Y좌표는 온도로 아래쪽(45℃) 에서 위쪽(10℃)으로 갈수록 온도가 낮아집니다.



그래프선색 오렌지선 2개 사이에 오면 일반적인 최적 상태이며, 오렌지선 바깥쪽은 건조(우측), 과습(왼쪽) 상태가 됩니다.

각 구역의 VPD 상태에 맞는 좌표에 원으로 표시되며, 좌측 구역명 옆에 있는 원 색상과 동일하게 표시되어 해당 동의 현재 상태를 눈으로 바로 확인할 수 있습니다.







VPD : 0.5~1.2 kpa 라인 사이에 오면 일반적인 식물 재배에 적합한 VPD입니다.

오렌지색은 건조 및 과습 구간입니다.

VPD 0.5kpa 이하 즉, 왼쪽 오렌지 선보다 좌측에 해당되면 과습으로 곰팡이 등의 피해가 발생할 수 있습니다.

VPD 1.2kpa 이상 즉, 오른쪽 오렌지 선보다 우측으로 갈수록 건조한 상태로 작물의 과증산이 발생할 수 있습니다.


일반적으로 0.5~1.2kpa 사이에서도 생육초기 어린개체는 조금 더 과습하게, 꽃이 피는 시기는 건조하게 관리하시면 좋다고 합니다.


** 온도/습도 센서가 있는데도 구역이  표시가 안된다면 설정() 화면으로 가셔서 ,



VPD Graph 에서 "보기"를 선택해 주시면 됩니다.







꾸준한 모니터링으로 작물 재배에 도움이 되시길 바라며, 혹시 수정이 필요한 부분이나 궁금한 사항 있으시면 언제든 "고객의견" 게시판에 글 남겨주시기 바랍니다.

감사합니다.
